景観形成·生態系保全に優れた自然石ブロックで根固工、護床工、水制工、導流提、法面被覆工等を行います。

自然石連結ジオネット工法グリッドストーン

NETIS番号:HR-040010-A

グリッドストーン
  • 特長
  • 規格一覧
  • 施工例
  • その他

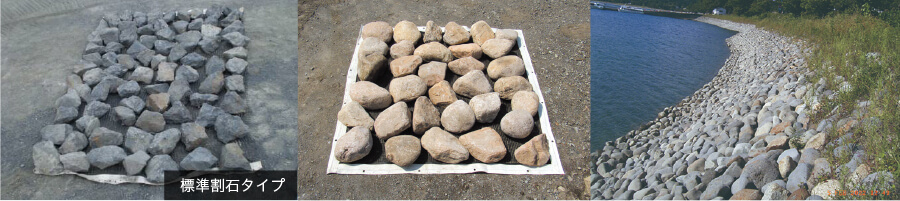

特長

FEATURE

  • 優れた施工性·経済性

    施工性に優れ、1枚あたりの面積が4～6㎡と大きいので経済性に優れています。

  • 水辺の生態系を保全

    自然石の乱張構造で透水性があり、水辺の生態系を保全します。覆土をすることにより、早期に植生の回復を期待できます。

  • 感潮区間への対応

    高強度ポリエステル繊維ジオネットと自然石をステンレスアンカー等で一体化した工法なので、感潮区間や酸性河川の護岸工に適しています。

グリッドストーン

規格一覧

STANDARD

標準タイプ
規格 製品寸法(mm) 参考質量(kg) 参考石材径
㎡当たり 一枚当たり
200型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]200kg [参考質量 一枚当たり]800kg [参考石材径]φ200内外以上
300型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]300kg [参考質量 一枚当たり]1200kg [参考石材径]φ300内外以上
350型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]350kg [参考質量 一枚当たり]1400kg [参考石材径]φ350内外以上
500型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]500kg [参考質量 一枚当たり]2000kg [参考石材径]φ500内外以上
ライトタイプ
規格 製品寸法(mm) 参考質量(kg) 参考石材径
㎡当たり 一枚当たり
200型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]100kg [参考質量 一枚当たり]400kg [参考石材径]φ200内外以上
300型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]150kg [参考質量 一枚当たり]600kg [参考石材径]φ300内外以上
350型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]175kg [参考質量 一枚当たり]700kg [参考石材径]φ350内外以上
500型 [製品寸法(mm)]2000✕2000 [参考質量 ㎡当たり]250kg [参考質量 一枚当たり]1000kg [参考石材径]φ500内外以上

施工例

WORKS

その他

OTHER

  • 条件等をお教えいただければ安定検討書作成、図面作成等を行わせていただきますので、お気軽にご連絡いただければと思います。

PDF「グリッドストーン」のパンフレットをダウンロード

ダウンロード
