景観形成·生態系保全に優れた自然石ブロックで根固工、護床工、水制工、導流提、法面被覆工等を行います。

プレキャスト式ユニット木製枠根固工法ウッドロック

NETIS番号:CG-150014-A

ウッドロック
  • 特長
  • 規格一覧
  • 施工例
  • 施工手順
  • その他

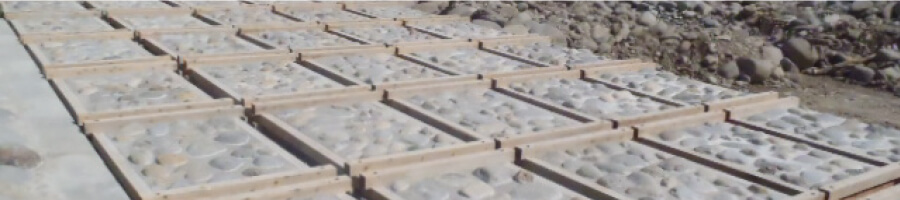

特長

FEATURE

  • 優れた施工性

    他工法とは違い木工型枠ユニットは、全て国内製材工場であらかじめ組み上げられ完成品として搬入されるので、現場での木材組立手間が不要です。

  • 工期短縮

    木工型枠ユニットを根固·護床設置箇所へ直接敷設してコンクリートを打設できるので、従来の根固ブロックのような「製作(脱型)·養生→転置→据付」の工程が省力化できます。

  • 異形対応

    従来の根固ブロックのように鋼製型枠を使用しないので、現場に合わせた形状にする事が可能です。

  • 県産材間伐材の有効活用

    各県産材の使用指定に対応可能です。

ウッドロック

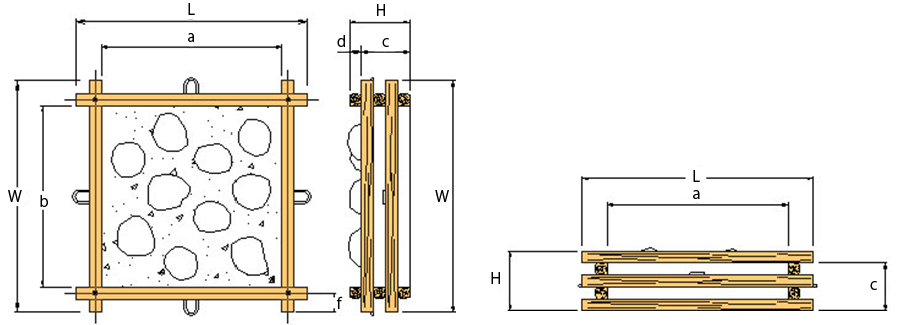

規格一覧

STANDARD

規格 質量
(t) 		コンクリート
体積
(㎡) 		L
(mm) 		W
(mm) 		H
(mm) 		a
(mm) 		b
(mm) 		c
(mm) 		d
(mm) 		f
(mm) 		挿入鉄筋
(kg/本) 		標準使用個数
(個/100㎡)
1t型 [質量(t)]1.03 [コンクリート体積(㎡)]0.45 [L(mm)]1540 [W(mm)]1540 [H(mm)]400 [a(mm)]1150 [b(mm)]1150 [c(mm)]320 [d(mm)]80 [f(mm)]155 [挿入鉄筋(kg/本)]φ16 2.30 [標準使用個数(個/100㎡)]40.6
2t型 [質量(t)]2.05 [コンクリート体積(㎡)]0.89 [L(mm)]1920 [W(mm)]1920 [H(mm)]500 [a(mm)]1450 [b(mm)]1450 [c(mm)]400 [d(mm)]100 [f(mm)]185 [挿入鉄筋(kg/本)]φ16 2.45 [標準使用個数(個/100㎡)]26.1
3t型 [質量(t)]3.06 [コンクリート体積(㎡)]1.33 [L(mm)]2210 [W(mm)]2210 [H(mm)]575 [a(mm)]1650 [b(mm)]1650 [c(mm)]460 [d(mm)]115 [f(mm)]222.5 [挿入鉄筋(kg/本)]φ16 3.54 [標準使用個数(個/100㎡)]19.7
4t型 [質量(t)]4.00 [コンクリート体積(㎡)]1.74 [L(mm)]2400 [W(mm)]2400 [H(mm)]625 [a(mm)]1810 [b(mm)]1810 [c(mm)]500 [d(mm)]125 [f(mm)]232.5 [挿入鉄筋(kg/本)]φ16 3.64 [標準使用個数(個/100㎡)]16.7
5t型 [質量(t)]5.02 [コンクリート体積(㎡)]2.18 [L(mm)]2590 [W(mm)]2590 [H(mm)]675 [a(mm)]1950 [b(mm)]1950 [c(mm)]540 [d(mm)]135 [f(mm)]252.2 [挿入鉄筋(kg/本)]φ16 5.28 [標準使用個数(個/100㎡)]14.3
6t型 [質量(t)]6.10 [コンクリート体積(㎡)]2.65 [L(mm)]2675 [W(mm)]2675 [H(mm)]725 [a(mm)]2075 [b(mm)]2075 [c(mm)]580 [d(mm)]145 [f(mm)]227.5 [挿入鉄筋(kg/本)]φ16 5.40 [標準使用個数(個/100㎡)]13.4

※現場に応じて形状寸法の変更ができます。

ウッドロック
標準仕様一覧
名称 材質 仕様
加工丸太材 [材質]杉材 or 松材 [仕様]4面、または3面落とし
板材(枠型) [材質]杉材 or 松材 [仕様]t=12mm内外
挿入鉄筋 [材質]SS400 [仕様]寸法は規格による
組立ボルト [材質]SS400 [仕様]寸法は規格による
連結金具 [材質]SS400 [仕様]ブロック用シャックル
型枠底面用シート [材質]AP-110 [仕様]t=1mm

施工例

WORKS

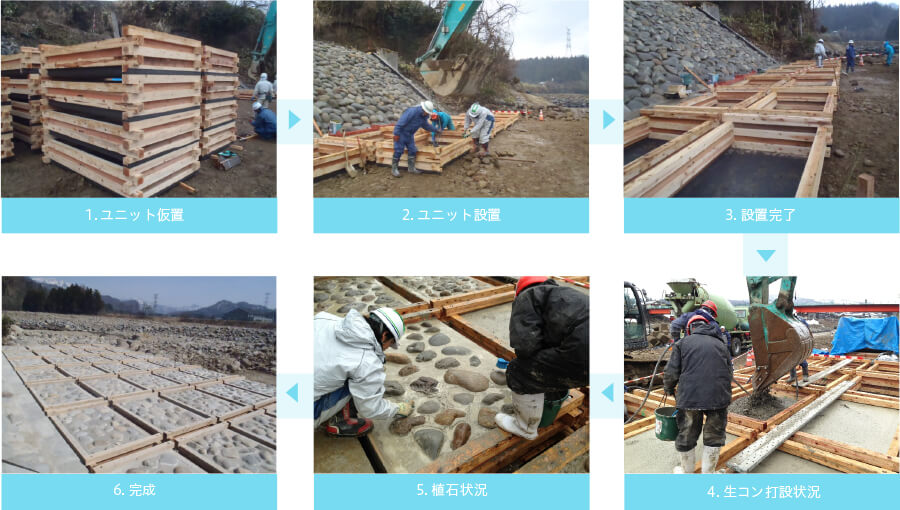

施工手順

PROCESS

ウッドロック施工手順

その他

OTHER

  • 条件等をお教えいただければ安定検討等を行わせていただきますので、お気軽にご連絡いただければと思います。

PDF「ウッドロック」のパンフレットをダウンロード
